EF系列支撐座(凸型支撐側)
Support Unit EF (Supported-side rectangular type) |
 |
|
| 零件詳情 |
| 編號 |
零件名 |
數量 |
| 1 |
軸承座本體 |
1 |
| 2 |
軸承 |
1組 |
| 3 |
C型扣環 |
1 |
|
|
|

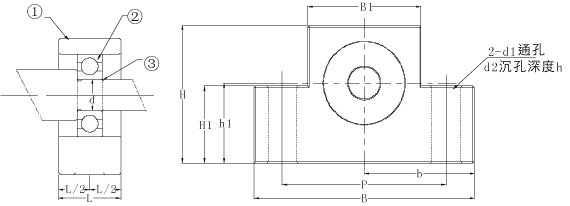

| EF系列尺寸圖 |
 |
| EF系列選型參數表 |
| 單位Unit：mm |
型號
Model No. |
軸型
Shaf
diameter
d
|
L |
B |
H |
h |
B1 |
H1 |
P |
v |
d1 |
d2 |
ℓ |
使用
軸徑 |
使用
止動環 |
| EF06 |
6 |
12 |
42 |
25 |
13 |
18 |
20 |
30 |
17 |
5.5 |
9.5 |
11 |
B606ZZ |
STWN‧S6 |
| EF08 |
15 |
52 |
32 |
17 |
25 |
26 |
38 |
6.6 |
11 |
| EF10 |
8 |
20 |
70 |
40 |
22 |
36 |
21 |
52 |
22 |
9 |
- |
- |
B608ZZ |
STWN‧S8 |
| 43 |
25 |
24 |
| EF12 |
10 |
41 |
23 |
22 |
26 |
B6000ZZ |
STWN‧S10 |
| 43 |
25 |
24 |
| EF15 |
15 |
80 |
46 |
26 |
41 |
21 |
60 |
32 |
11 |
B6002ZZ |
STWN‧S15 |
| 48 |
28 |
23 |
| 50 |
*30 |
25 |
| EF20 |
20 |
26 |
95 |
58 |
56 |
30 |
75 |
47 |
B6204ZZ |
STWN‧S20 |
| EF25 |
25 |
30 |
105 |
68 |
35 |
66 |
25 |
85 |
52 |
B6205ZZ |
STWN‧S25 |
|
備註：
- C7級使用(6字頭)深溝軸承軸向最大間隙0.005-0.01mm。
|
 |
