AK系列支撐座(方型固定側)
Support Unit AK (fixed-side rectangular type) |
 |
|
| 零件詳情 |
| 編號 |
零件名 |
數量 |
| 1 |
軸承座本體 |
1 |
| 2 |
軸承 |
1組 |
| 3 |
壓板 |
1 |
| 4 |
間隔圈 |
2 |
| 5 |
軸封 |
1 |
| 6 |
鎖定螺帽 |
1組 |
| 7 |
內六角止付螺母 |
2 |
|
|
|

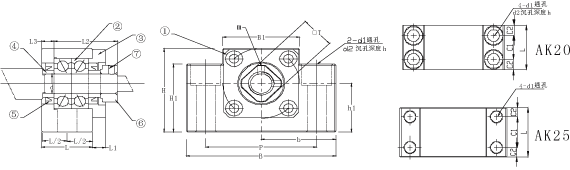

| AK系列尺寸圖 |
 |
| AK系列選型參數表 |
| 單位Unit：mm |
型號
Model No. |
軸型
Shaf
diameter
d
|
L |
L1 |
L2 |
L3 |
B |
H |
h |
B1 |
H1 |
P |
d1 |
d2 |
ℓ |
M
(細牙螺紋) |
T |
油封
適用軸徑 |
| AK6 |
6 |
20 |
- |
22.5 |
3.5 |
42 |
25 |
13 |
18 |
20 |
30 |
5.5 |
9.5 |
11 |
M6X0.75 |
12 |
- |
| AK8 |
8 |
23 |
- |
26 |
4 |
52 |
32 |
17 |
25 |
26 |
38 |
6.6 |
11 |
M8X1.0 |
14 |
10 |
| 11.54 |
| AK10 |
10 |
24 |
6 |
29.5 |
6 |
70 |
40 |
22 |
36 |
32 |
52 |
9 |
14 |
M10X1.0 |
17 |
14 |
| 43 |
25 |
35 |
12 |
| 14 |
| AK12 |
12 |
41 |
23 |
33 |
M12X1.0 |
19 |
15 |
| 43 |
25 |
35 |
| AK15 |
15 |
25 |
6 |
38 |
5 |
80 |
46 |
26 |
41 |
36 |
60 |
11 |
17 |
15 |
M15X1.0 |
22 |
20 |
| 48 |
28 |
38 |
| 49 |
*30 |
40 |
| AK20 |
20 |
42 |
10 |
52 |
10 |
95 |
58 |
56 |
45 |
75 |
M20X1.0 |
30 |
25 |
| AK25 |
25 |
48 |
13 |
59 |
14 |
105 |
68 |
35 |
66 |
25 |
85 |
11 |
- |
- |
M25X1.5 |
35 |
31 |
|
備註：
- C7級使用(7字頭)斜角軸承軸向最大間隙0.005-0.01mm。
- C5級使用(7字頭)斜角軸承經預壓處理，軸向0間隙。
- 軸承C5級採用德國牌，採用DF組裝最適宜滾珠螺桿螺桿使用。
|
 |
